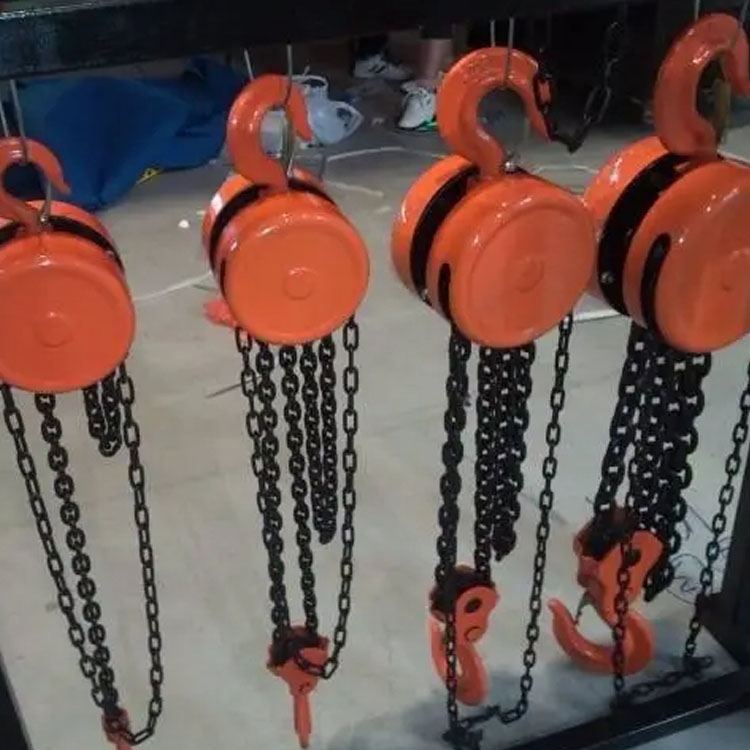

手拉葫芦
手拉葫芦又叫神仙葫芦、链条葫芦、倒链、斤不落、手动葫芦,是一种使用简单、携带方便的手动起重机械,也称"环链葫芦"或"倒链"。
在线订购产品详情
结构组成
它适用于小型设备和货物的短距离吊运,起重量一般不超过10T,最大的可达20T,起重高度一般不超过6m。手拉葫芦的外壳材质是优质合金钢,坚固耐磨,安全性能高。手拉葫芦向上提升重物时,顺时针拽动手动链条、手链轮转动,下降时逆时针拽动手拉链条,制动座跟刹车片分离,棘轮在棘爪的作用下静止,五齿长轴带动起重链轮反方向运行,从而平稳下降重物。手拉葫芦一般采用棘轮摩擦片式单向制动器,在载荷下能自行制动,棘爪在弹簧的作用下与棘轮啮合,使制动器安全工作。
它具有安全可靠、维护简便、机械效率高、手链拉力小、自重较轻便于携带、外形美观尺寸较小、经久耐用的特点,适用于工厂、矿山、建筑工地、码头、船坞、仓库等用作安装机器、起吊货物,尤其对于露天和无电源作业,更显示出其优越性。
手拉葫芦主要机件选用合金钢材料制造,链条采用800Mpa高强度起重链条,材质一般为20M2,中频淬火热处理、低磨损、防腐蚀的链条;高强度吊钩,材质一般为合金钢,煅打式的吊钩设计确保了缓慢起升以防过载;符合欧洲CE安全标准。
组成部件:
1.吊钩
2.双簧
3.止索夹
4.无头铆钉
5.起重链条
6.铭牌
7.十字槽螺钉
8.弹簧垫圈
9.罩壳
10.六角扁螺母
11.外墙板
12.滚柱片
13.齿轮(甲、乙)
14.四齿短轴
15.五齿长轴
16.弹性挡圈
17.花键孔齿轮
18.钩梁
19.支撑杆
20.钢球
21.紧定螺钉
22.轴承外圈
23.导柱
24.起重链轮
25.左墙板
26.棘爪销
27.棘爪
28.棘爪弹簧
29.制动器座
30.摩擦片
31.手链条
32.开口销
33.钢套
34.右墙板
35.六角槽型扁螺母
36.吊链板
37.挡板
38.挡板销
39.吊销
40.安全挡板
41.插销
42.棘轮
43.连接环
44.手链轮
45.手链轮罩壳
46.游轮挡板
47.游轮轴
48.封闭下构架
49.游轮
50滚针
51.六角螺栓
52.挡圈
53.下构架
54.下构架吊销
55.横梁
56.开口销
57.横销
58.游轮架
59.上钩轴
60.轴用挡圈
61.轴用挡圈
62.上游轴轮
63.游轮
64.滚针
65.游轮挡圈
66.下构架
67.轴用挡圈
68.下游轴轮
69.下游轮挡圈
70.滚针
71.下游轮
72.轴用挡圈
73.下钩轴
产品特点
1.符合国际标准,安全可靠,经久耐用。
2.性能好、维修简便。
3.韧性大,体积小、重量轻、携带方便。
4.手拉力小、机件强度高。
5.结构紧凑先进、外形美观。
6.无电源地区起吊货物。
7.功能强大。
产品分类
细分种类
产地
国产手拉葫芦、进口手拉葫芦;
形状
圆型手拉葫芦、三角型手拉葫芦、K型手拉葫芦、菱型手拉葫芦、V型手拉葫芦、T型手拉葫芦、迷你型手拉葫芦;
特殊种类
根据材质分类主要有三种:防爆、不锈钢、铝合金
防爆手拉葫芦
1. 防爆手拉葫芦:以铝青铜、铍青铜作为毛坯,手拉葫芦外壳采用H62铜合金材料。防爆手拉葫芦适用在易燃易爆的场合,如化工、海上等作业。
